Sintered viteslerin tepkisi nasıl ayarlanabilir?

Selam! Sintered vites tedarikçisi olarak, bu bileşenlerle ilgili her türlü sorunu ele aldım. Genellikle ortaya çıkan yaygın bir sorun, sinterlenmiş dişlilerin tepkisidir. Bu yüzden, bugün sinterlenmiş dişlilerin tepkisini nasıl ayarlayabileceğimiz konusunda bazı bilgiler paylaşacağım.

Öncelikle, tepkinin ne olduğunu anlayalım. Tepke, çiftleşme dişlileri arasındaki boşluktur. Bir dişli çevirmeye çalıştığınızda hissettiğiniz biraz oyun ve diğer dişli hareket etmeye başlamadan önce hafif bir gecikme var. Yağlama, termal genişleme ve üretim toleranslarına izin verdiği için dişlilerin sorunsuz çalışması için uygun miktarda tepki gereklidir. Ancak çok fazla veya çok az tepki gürültü, titreşim ve erken aşınma gibi sorunlara yol açabilir.

Bataklığı etkileyen faktörler

Ayarlama yöntemlerine dalmadan önce, hangi faktörlerin sinterlenmiş dişlilerin tepkisini etkileyebileceğini bilmek önemlidir.

• İmalat toleransları: Sinterleme işlemi sırasında, dişlilerin boyutlarında küçük farklılıklar olabilir. Bu toleranslar birikebilir ve tepkiyi etkileyebilir. Örneğin, diş kalınlığı tasarım spesifikasyonundan biraz daha büyük veya daha küçükse, dişliler arasındaki boşluğu değiştirebilir.
• Montaj hataları: Viteslerin nasıl monte edildiği de büyük bir rol oynar. Dişliler düzgün bir şekilde hizalanmazsa veya şaft montajıyla ilgili sorunlar varsa, yanlış tepkiye yol açabilir. Örneğin, dişliler birbirine paralel değilse, dişler arasındaki temas düzensiz olacaktır ve geri tepme dişli yüzü boyunca değişecektir.
• Aşınma ve yıpranma: Zamanla dişliler yıpranır. Bu aşınma dişlerin şeklini ve boyutlarını değiştirebilir, bu da geri tepmeyi etkiler. Dişler aşındıkça, dişliler arasındaki boşluk artabilir, bu da daha fazla gürültü ve titreşime yol açabilir.

Ayarlama yöntemleri

1.

Shimming, sinterlenmiş dişlilerin tepkisini ayarlamak için en yaygın yöntemlerden biridir. Dişli muhafazası ve rulman montajları arasında ince metal tabakaların (şimler) eklenmesini veya çıkarılmasını içerir. Şimlerin kalınlığını değiştirerek, dişlileri birbirine veya daha uzağa doğru hareket ettirebilir, böylece geri tepmeyi ayarlayabiliriz.

İşte böyle çalışıyor. İlk olarak, mevcut tepkiyi ölçmemiz gerekiyor. Bunu yapmak için bir kadran göstergesi kullanabiliriz. Mevcut tepki değerini bildikten sonra, onu ne kadar ayarlamamız gerektiğini hesaplayabiliriz. Tepke çok büyükse, dişlileri birbirine yaklaştırmak için şimler ekleriz. Çok küçükse, boşluğu artırmak için şimleri kaldırırız.

SHIMMING nispeten basit ve maliyet etkili bir yöntemdir. Ancak, biraz hassasiyet gerektirir. Şimlerin eşit olarak dağıtıldığından ve dişlilerin ayardan sonra hala uygun şekilde hizalandığından emin olmalıyız.

2. Dişli merkezi mesafesini değiştirme

Bataklığı ayarlamanın bir başka yolu, dişliler arasındaki merkez mesafesini değiştirmektir. Bu, ayarlanabilir montajlar kullanılarak veya dişli muhafazasının işlenmesi ile yapılabilir.

Merkez mesafesini artırırsak, geri tepme artacaktır. Tersine, merkez mesafesini azaltırsak, tepki azalacaktır. Bu yöntem, bazı işleme çalışmaları gerektirebileceğinden, şimden daha karmaşıktır. Ancak, özellikle sıkı toleranslı dişliler için daha hassas bir ayar sağlayabilir.

Merkez mesafesini değiştirirken, dişlilerin tasarım sınırlarını aşmamaya dikkat etmeliyiz. Orta mesafe çok büyük veya çok küçükse, dişlerin örgüsünü etkileyebilir ve erken başarısızlığa yol açabilir.

3. Diş profili modifikasyonu

Diş profili modifikasyonu, tepkiyi ayarlamak için daha gelişmiş bir yöntemdir. Temas paternini ve boşluğunu optimize etmek için dişli dişlerinin şeklini değiştirmeyi içerir. Bu, üretim sürecinde veya dişlilerin işlenmesi sırasında yapılabilir.

Örneğin, dişlerin uçlarının hafifçe yuvarlandığı uç kabartması adı verilen bir işlem kullanabiliriz. Bu, ağlama sırasında etki kuvvetlerini azaltabilir ve geri tepme özelliklerini iyileştirebilir. Başka bir yöntem, dişlilerin sarmal açısını değiştirmektir. Sarmal açısındaki hafif bir değişiklik temas modelini ve tepkiyi değiştirebilir.

Diş profili modifikasyonu özel ekipman ve uzmanlık gerektirir. Genellikle hassas geri tepme kontrolünün kritik olduğu yüksek performans uygulamaları için kullanılır.

Uygun tepki ayarının önemi

Sinterlenmiş dişlilerin performansı ve uzun ömürlülüğü için uygun geri tepme ayarı çok önemlidir. Tepke optimal aralık içindeyken, dişliler daha az gürültü ve titreşimle sorunsuz çalışacaktır. Bu sadece dişli sisteminin genel verimliliğini artırmakla kalmaz, aynı zamanda dişlilerdeki aşınma ve yıpranmayı da azaltarak servis ömrünü uzatır.

Öte yandan, geri tepme doğru ayarlanmazsa, bir dizi soruna yol açabilir. Aşırı tepki, dişlilerin gürültü ve titreşim üretebilen konuşmasına neden olabilir. Bu, otomotiv şanzımanlarında veya endüstriyel makineler gibi sessiz çalışmanın gerekli olduğu uygulamalarda bir sıkıntı olabilir. Ayrıca dişlerde eşit olmayan yüklemeye yol açabilir, bu da erken başarısızlığa neden olabilir.

Yetersiz tepki ise, dişlilerin bağlanmasına neden olabilir. Bu, sürtünme ve ısı üretimini artırabilir, bu da hızlandırılmış aşınmaya ve dişlilerin olası nöbetine yol açabilir.

Sintered Gear ürünlerimiz

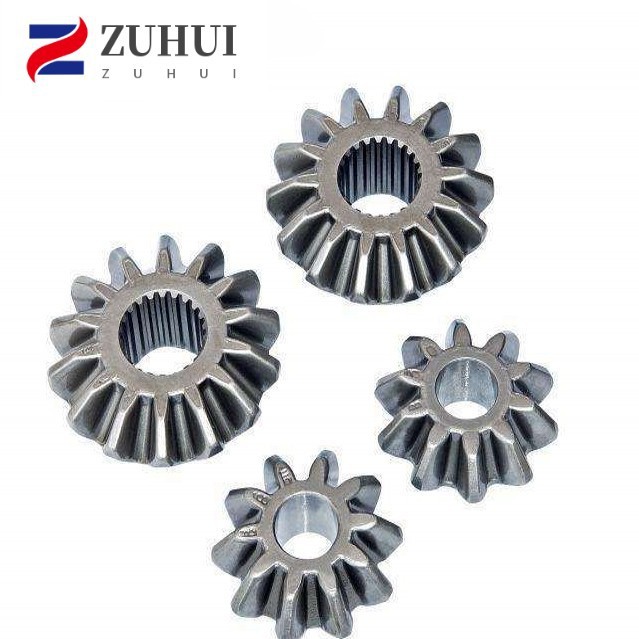

Sinterlenmiş bir dişli tedarikçisi olarak, çok çeşitli yüksek kaliteli sinterlenmiş dişliler sunuyoruz,Çift mahmuz dişli-Toz Metal Dişliler, VeMotor için gezegensel dişli seti. Dişlilerimiz, yüksek hassasiyet ve mükemmel mekanik özellikler sağlayan gelişmiş sinterleme teknolojisi kullanılarak üretilmektedir.

Uygun geri tepme ayarının önemini anlıyoruz ve müşterilerimize viteslerimizin performansını optimize etmelerine yardımcı olmak için teknik destek sağlayabiliriz. İster operasyon sırasında ilk kurulum veya sorun giderme konusunda yardıma ihtiyacınız olsun, uzman ekibimiz size yardımcı olmak için burada.

Çözüm

Sintered dişlilerin tepkisini ayarlamak, uygun çalışmalarını sağlamanın önemli bir yönüdür. Bataklığı etkileyen faktörleri anlayarak ve uygun ayar yöntemlerini kullanarak dişli sisteminin performansını ve uzun ömürlülüğünü optimize edebiliriz.

Yüksek kaliteli sinterlenmiş dişliler için pazardaysanız veya geri tepme ayarlaması konusunda yardıma ihtiyacınız varsa, bizimle iletişime geçmekten çekinmeyin. İhtiyaçlarınızı karşılamak için en iyi ürün ve hizmetleri sunmaya kararlıyız. Dişli uygulamalarınız için mükemmel çözümü bulmak için birlikte çalışalım.

Referanslar

• Budynas, RG ve Nisbett, JK (2011). Shigley'nin Makine Mühendisliği Tasarımı. McGraw - Hill.
• Dudley, DW (1962). Dişli El Kitabı. McGraw - Hill.
